一、產品概述

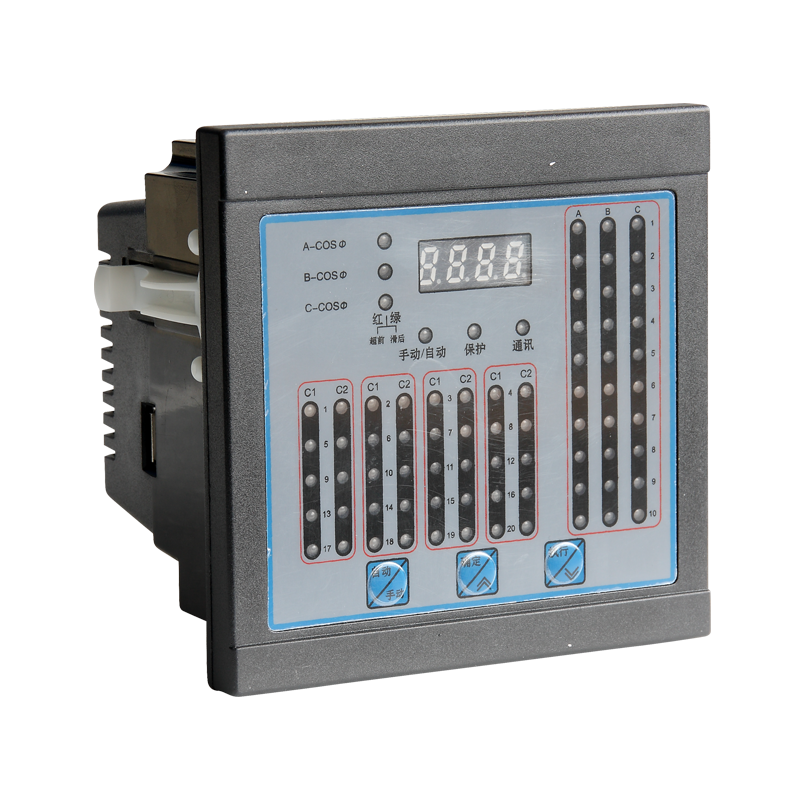

低壓無功補償控制器（以下簡稱控制器）是根據國家相關技術標準、規程和用戶的實際要求、采用專用的電力參數采集芯片和MCU處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管顯示和按鍵實現人機對話。通過485通訊與智能集成電力電容器鏈接?？刂?/span>物理量包括：電壓、電流、功率因數。采交流采樣技術，特別適用于功率因數變動大的場合。動作次數少，控制精度高。

說明：混補適合三相不平衡負載場所的無功補償，控制分補智能電容器和共補電容器。

共補適合三相平衡負載場所的無功補償，控制共補智能電容器。

二、功能特點

1）通過交流采樣得到電壓、電流、功率因數等數據。

2）動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丟失。

3）自動檢測智能電容器數量及容量等信息，并按電網無功參數控制智能電容器投切。

4）具有過壓、欠壓、電壓警告、欠流、過溫、電壓，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。

5）采用電壓、電流、功率因數、無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。

6）在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o功功率及補償方向（投或是切）。

7）具有手動/自動切斷功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；置手動時，能手動或自動狀態下均可實現模擬投切。

8）投切原則：循環投切方式以延長電容使用壽命。

三、使用環境

工作溫度：-25～55℃；

相對濕度: ≤90%（在溫度為20℃時）；

海拔高度：≤2000m；

無易燃的介質存在，在無導電塵埃及腐蝕性氣體存在。

四、技術參數

1）測量精度：

電壓：≤±0.5％（在80%～120%額定電壓范圍內）；

電流：≤±1.0％（在50%～100%額定電流范圍內）；

功率因數：≤ ±1.5％； 無功功率：≤ ±2％

2）輸出方式：

RS485通訊式控制輸出，控制本公司智能電容器。

3）電源條件：

工作電壓：AC380V； 額定頻率: 50Hz； 功率消耗:＜5W。

4）組網臺數：

共補控制器：

共補智能電容器≤30臺。

總臺數≤30臺，分補智能電容器≤10臺，共補智能電容器≤30-分補臺數

五：機械安裝和電氣接線

1、機械安裝：在電容柜的柜門上開113×113mm的方孔，將本產品從前方推入方孔內，把2個卡扣（見圖）插入產品左右安裝槽內，往產品面板側推緊既可。
