一、產品概述

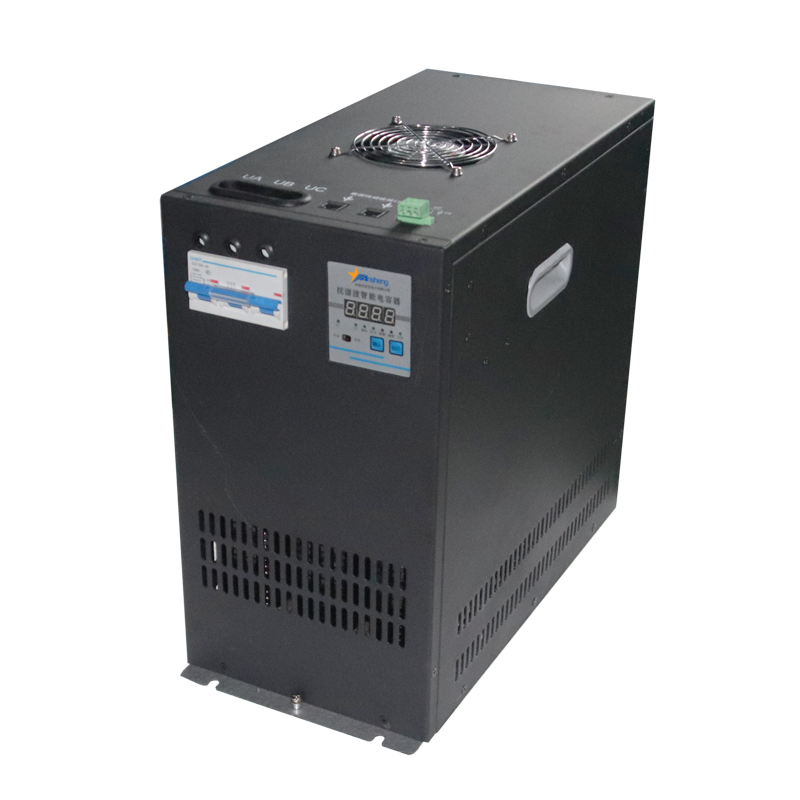

雙回路抗諧波智能電力電容器是0.4kV低壓電網高效節能﹑降低線損﹑提高功率因數和優化電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關單元、保護單元、濾波調諧電抗器、低壓濾波電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點試用于諧波十分嚴重的環境，不會產生諧振，能夠可靠運行，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于5次(及5次以上)諧波為主的電氣環境，串接14％電抗器的產品使用于3次（及3次以上）諧波為主的電氣環境。

二、產品型號規格說明

2、技術參數及工作環境

2.1 輸入電壓：380V±20%；

2.2 工作頻率：50Hz±2.5Hz；

2.3 執行標準：GB/T 15576；

2.4 工作溫度：-25℃～+55℃；

2.5 相對濕度：最高溫為+40℃，相對濕度不超過50%；在較低溫度時允許較大的相對濕度，考慮到溫度變化可能偶爾產生適度的凝露。

2.6 海拔高度：≤2000m；

三、產品外形及安裝尺寸

四、接線端子排列與定義

產品的接線端子分電源端子和測控聯機端子，均置于產品的上部，三相補償電源端子有：“UA .UB. UC”,分相補償電源端子有：“UA.UB.UC.UN”，測控聯機端子使用插拔件，便于現場調試和調換。產品上有數據線插拔接口和外接指示燈標志，接線或調換時應充分注意。

五、產品應用電氣連接及接線示意

1、產品的配線要求

產品與電源端的連接導線規格：

一次配線：電源線，需足額標準多芯銅導線；

二次配線：外接指示燈線，接控制器連線；

數據線： 產品間數據線；

接地線： 產品與外部接地端相連，采用多股銅導線。

2、電氣接線要求
