一、產品概述

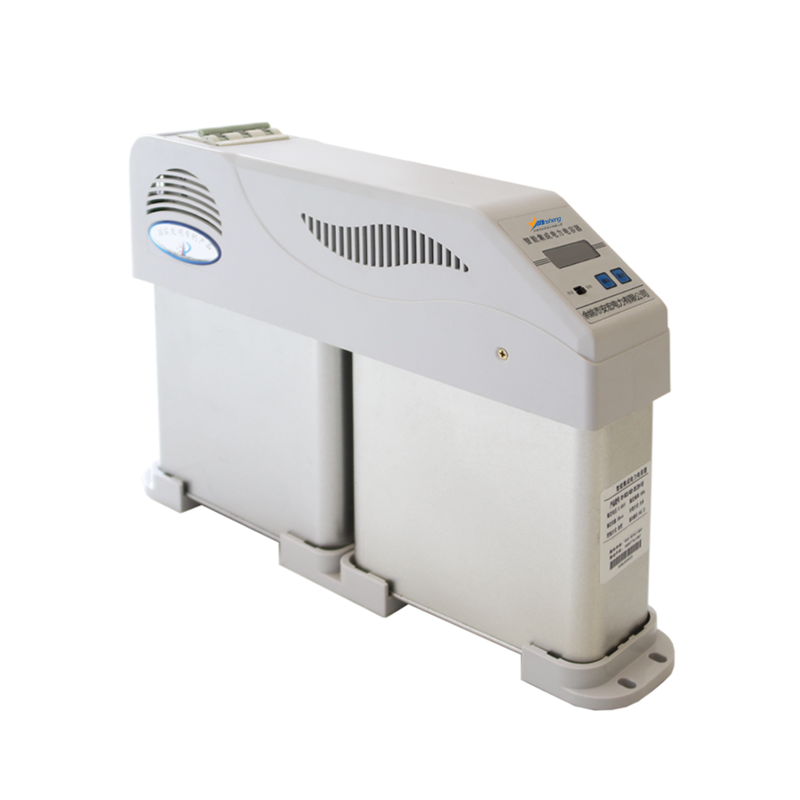

智能電容器是0.4kV低壓電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關單元、保護單元、兩臺（△型）或一臺（Y型）低壓電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式。從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代智能電網對無功補償?shù)母咭蟆?/span>

4、技術參數及工作環境

4.1 輸入電壓：380V±20%；

4.2 工作頻率：50Hz±2.5Hz；

4.3 執行標準：GB/T 15576；

4.4 工作溫度：-25℃～+55℃；

4.5 相對濕度：最高溫為+40℃，相對濕度不超過50%；在較低溫度時允許較大的相對濕度，考慮到溫度變化可能偶爾產生適度的凝露。

4.6 海拔高度：≤2000m；

二、接線端子排列與定義

產品的接線端子分電源端子和數據線接口，均置于產品的后部，三相補償電源端子有：“UA .UB. UC”,分相補償電源端子有：“UA.UB.UC.UN”，測控聯機端子使用插拔件，便于現場調試和 調換。產品上有“IN、OUT、1、2、3、4、5”序號標志，接線或調換時應充分注意。

三、產品應用電氣連接及接線示意

1、產品的配線要求

產品與電源端的連接導線規格：

一次配線：電源線，需足額標準多芯銅導線；

二次配線：外接指示燈線，接控制器連線,連接穿心二次電流互感器，采用多股銅導線。

數據線：產品間數據線；

接地線：產品與外部接地端相連，采用多股銅導線。

容量	容量≤30Kvar	30Kvar＜容量≤50Kvar	50kvar＜容量
一次配線	10 mm2 銅導線	16 mm2 銅導線	25 mm2 銅導線
二次配線	電壓1.5 mm2銅導線，電流2.5mm2銅導線
數據線	隨產品配送
接地線	2.5 mm2銅導線

2、電氣接線要求

2.1電源線制作如圖所示：接電源線必須擰緊螺絲，用力試?yán)娫淳€，證明十分牢固方可，否則將造成該處過度發熱，損壞產品。

1.2 指示燈顯示

序號	參數名稱 （指示燈）		注釋
			常亮	閃爍	熄滅
1	共補	C1、C2	投入	電容放電 （切除）	可投入
	分補	A、B、C
2	通訊		——	已連接通訊	未連接通訊
3	主/從		主機	——	從機
4	故障		——	故障	正常
5	越限		越限	——	正常運行
6	工作		正常運行	——	未開機

2、參數輪顯操作說明

2.1、表3為三相共補產品參數輪顯說明，表4為分補參數輪顯說明；

2.2、自控（不帶控制器）產品顯示所有表3或表4的內容，帶控制器產品只顯示表中帶*號參數，且不顯示CAP參數；

2.3、顯示參數名稱時，按“確認”鍵可顯示對應的參數內容，按“執行”鍵可以依次循環顯示所有參數名稱；

顯示參數內容時，按“確認”鍵可以顯示對應的參數名稱，當顯示ERR參數內容時，按“執行”鍵，可以依次循環顯示ERR的所有參數內容，顯示其它參數內容時，按“執行”鍵無效。

提醒：以上按鍵在手動/自動撥鈕鍵處于自動處，才能順利操作。
